impianto idraulico

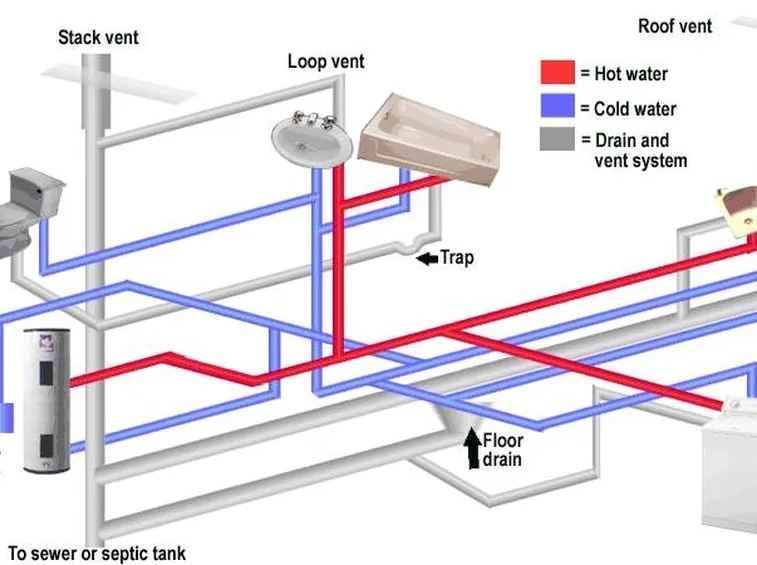

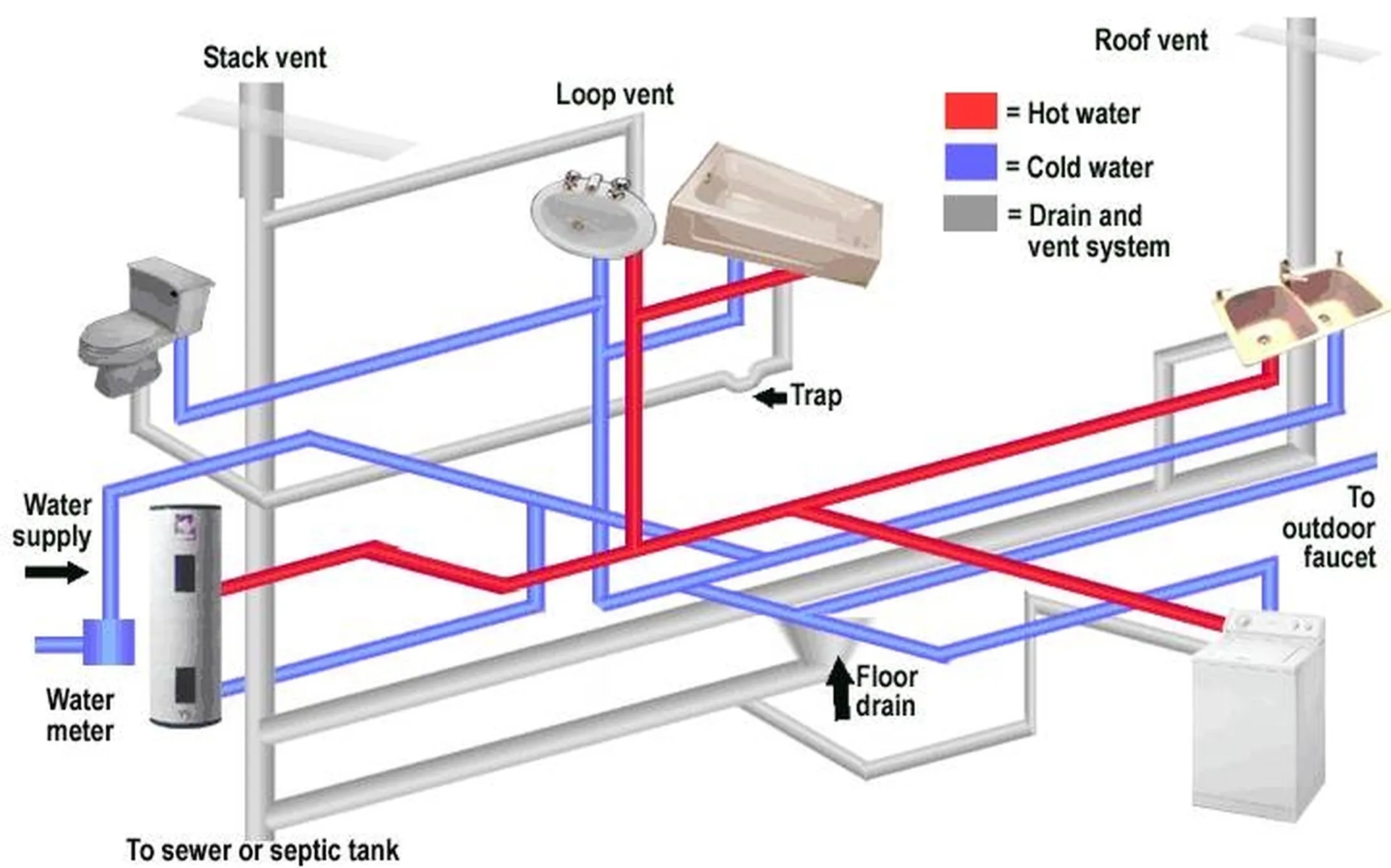

Le tre funzioni principali dell'impianto idraulico

Le funzioni che un buon impianto idraulico deve assolvere sono tre: fornire acqua all'abitazione, in quantità continua, che sia necessaria per l'igiene, per il cibo e per il lavaggio dei vestiti. Distribuire quest'acqua attraverso le tubature in ogni stanza della casa che abbia sbocchi idraulici. Smaltire quelle che comunemente vengono definite acqua nere, ovvero quelle da scarico, che comprendono detersivi, sapone e rifiuti organici.

impianto idraulico

Tubo Claber Irrigazione Interrata e Goccia 90350

Prezzo: in offerta su Amazon a: 15,9€


Sottosistemi impianti idraulici

A seconda dello stato delle acque e del sistema idraulico comunale, possono risultare necessari dei sottosistemi, che fungano da ausilio a quello principale. Un chiaro esempio è quello della potabilizzazione dell'acqua che, se non garantita dal comune, dev'essere operata in ambito domestico attraverso un proprio sistema di filtri.


  • impianto idraulico Quando si parla di impianto idraulico fai da te, è necessario evidenziare quali sono i tipi di interventi che si possono fare senza correre rischi. In ogni caso, anche per piccoli interventi, sono com...
  • Alcune note I sistemi antiallagamento sono un elemento di notevole e indiscutibile importanza all’interno dei nostri edifici e delle nostre abitazioni. Ovviamente, in maniera intuibile, si è fatto molto negli ult...
  • impianti idraulici Gli impianti idraulici possono essere colpiti da malfunzionamenti a causa della normale usura, ma anche dell'uso scorretto dell'impianto o di una sua parte, di una cattiva messa in posa o di difetti n...
  • Impianto solare termico I pannelli solari termici, detti anche collettori, permettono di avere acqua calda per uso sanitario e per il riscaldamento della casa. Questi dispositivi consentono un buon risparmio di elettricità, ...

Elbe Sistema Doccia con Termostato, Set Doccia in Acciaio Inox 304 e Ottone, Colonna Doccia con doccetta, Facile da installare

Prezzo: in offerta su Amazon a: 169,99€
(Risparmi 30€)


Struttura impianto idraulico

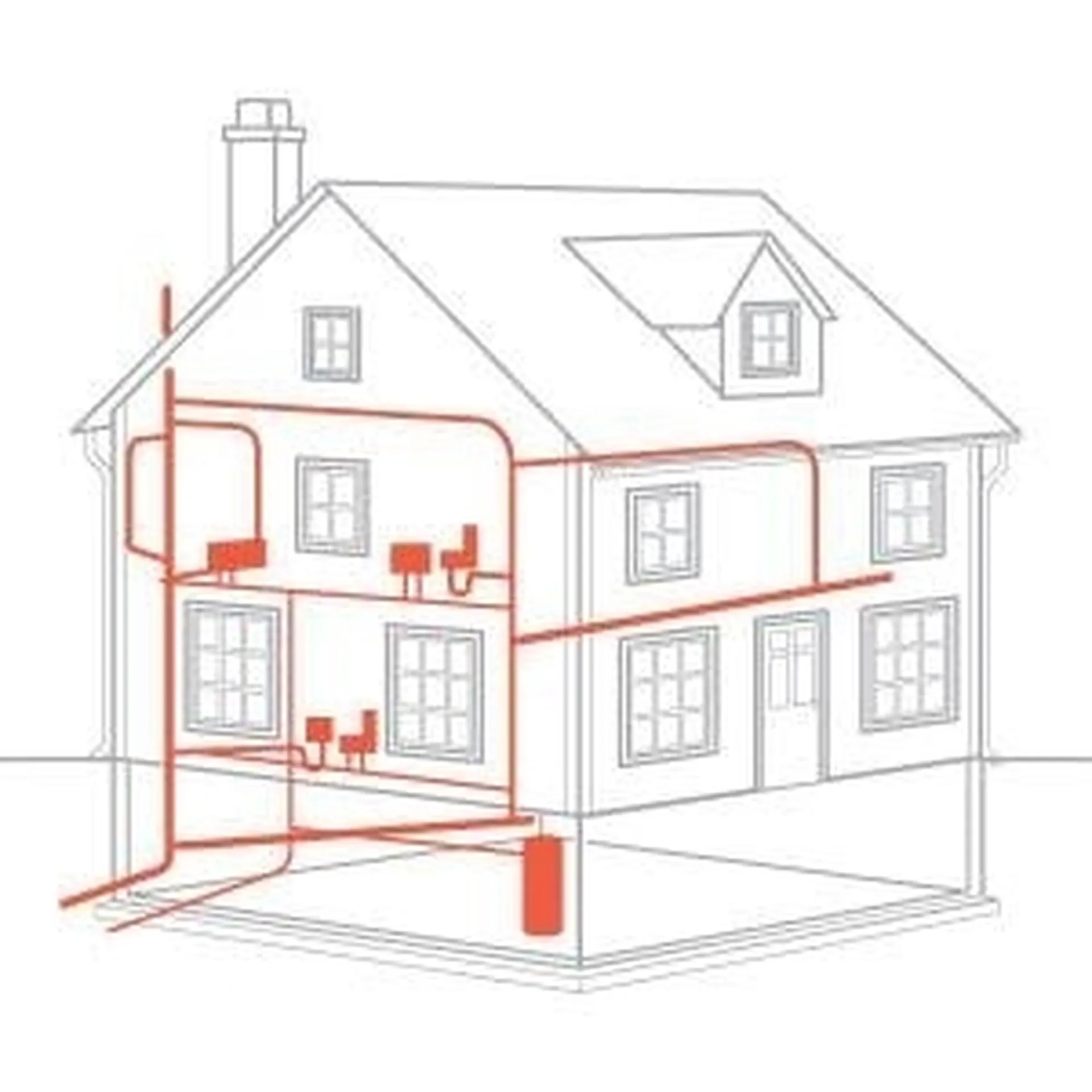

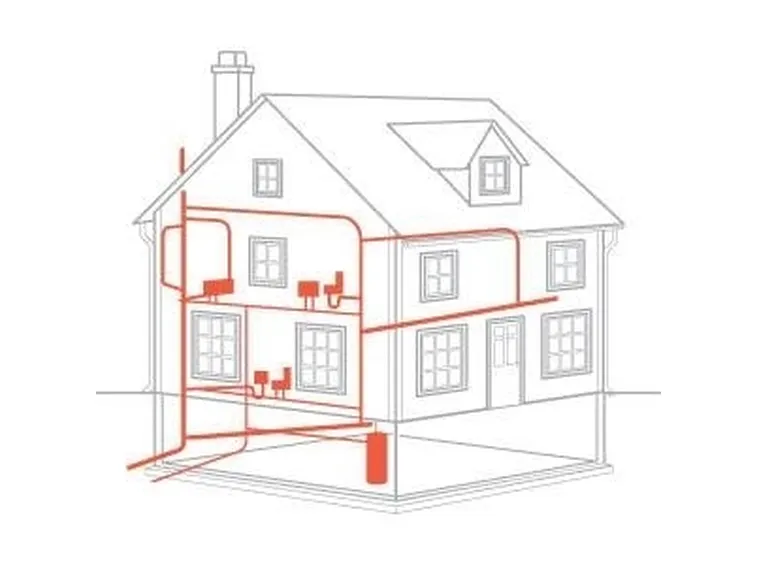

impianto idraulico Esso sfrutta una singola colonna verticale che si occupa dell'adduzione, o più, a seconda di com'è strutturata la pianta della struttura. Da queste colonne poi partono le varie tubature, che si occupano della distribuzione dell'acqua chiara a tutte le abitazioni dell'edificio. Non vanno poi dimenticate le colonne verticali addette esclusivamente allo smaltimento delle acque nere, le quali necessitano di un diametro superiore rispetto alle altre.

Ogni singola abitazione è dotata di una presa con accesso alle tubature per le acque chiare, dalla quale partoni le tubazioni per lo scaldabagno, l'acqua fredda e calda. Ovvio poi che ogni singolo apparecchio sia dotato anche di uno scarico, le cui tubature hanno accesso alla colonna verticale addetta alle acque nere. Questa colonna si sviluppa, come detto, in maniera verticale, e il vertice più alto presenta un comignolo, atto allo sfiatamento sia del gas che dell'aria, al fine d'ottenere uno smaltimento a norma di legge, che non preveda dunque alcun rigurgito.


Pressione acqua

impianto idraulicoNon sempre il percorso effettuato dall'acqua è così lineare, partendo dalle tubature e arrivando dunque direttamente fino ai nostri rubinetti. Molto spesso infatti essa può passare in precedenza attraverso un'autoclave, ovvero un particolare serbatoio, che al suo interno mantiene una pressione costante, che sia in grado di far arrivare l'acqua necessaria anche ai piani posti più in alto. Ciò è necessario in molti casi, dal momento che la sola pressione prodotta dall'acquedotto potrebbe non bastare.

Sono molti gli edifici dalle dimensioni ridotte nei quali si installano dei serbatoi appositi nel sottotetto. Questo serbatoio aggiuntivo entra in funzione ogni volta che la pressione non dovesse bastare a fornire acqua a tutti. Al suo interno viene inserito un galleggiante, connesso con un rubinetto, il quale si apre non appena il livello dell'acqua inizia a calare. Aprendosi, esso mette in funzione la pompa dell'acquedotto, quella cioè che ha il compito di portare acqua. Una volta che il livello dell'acqua si è ristabilito il rubinetto viene richiuso.


Consumo acqua

Ogni impianto che si rispetti presenta un rubinetto principale che, essendo connesso al contatore, consente di ottenere una misurazione precisa del consumo d'acqua effettuato. Inoltre tale rubinetto consente di chiudere del tutto l'impianto, impedendo ogni profusione d'acqua, cosa necessaria soprattutto in caso di manutenzione, o magari di partenza per delle lunghe vacanze.


Water

Solitamente le tubature atte allo scarico sono poste nella parte bassa delle mura o della pavimentazione, terminando infine nella braga, che viene installata solitamente al di sotto del water, in cui confluisce infine lo stesso scarico per le acque nere.

Al di sotto di ogni water viene posizionato il sifone, che permette il passaggio dell'acqua in direzione dello scarico. Il sifone sarà sempre pieno almeno a metà, e in questo modo si impedirà la risalita di maleodoranti gas direttamente dallo scarico fognario.

Ogni water ha una bocchetta del troppo pieno, collegata al sifone, e da questo allo scarico, al fine di far defluire l'acqua verso lo scarico, senza farla strabordare, in caso si lasciasse un rubinetto aperto tappato.
