Tester analogico

Da cosa è composto il tester analogico

Il tester analogico è un dispositivo elettronico che permette la rilevazione di diversi parametri ed evidenzia i risultati dei vari test attraverso un comodo display, che può essere analogico o digitale. Il tester analogico, detto anche multimetro o voltamperometro, va inserito in un punto in cui viene interrotto il circuito e contiene un galvanometro che "preleva" l'energia dall'impianto in esame per valutarne i diversi parametri. Questo galvanometro è composto da una bobina libera e da una calamita che in base all'intensità della corrente che ricevono sono responsabili dello spostamento delle lancette del display. Il tester può essere collegato a diverse resistenze e può essere usato come voltmetro o come amperometro, in base alle regolazioni.

Come funziona un tester analogico

A seconda del circuito che bisogna controllare è necessario selezionare sul tester tensione (continua o alternata), resistenza o intensità. Poi bisogna posizionare gli spinotti adeguatamente e verificare sul quadrante se i valori indicati corrispondono a quelli di un funzionamento ottimale dell'impianto stesso. Per controllare la corrente di una comune presa domestica bisogna selezionare il settore della tensione della corrente, poi bisogna posizionare il selettore in un range di valori compatibili con il funzionamento ottimale, cioè 220 Volt. Successivamente, prestando la dovuta attenzione, bisogna inserire correttamente i puntali. Quello nero che riporta il simbolo meno (detto puntale comune o negativo) va inserito nel foro centrale della presa, mentre quello rosso va messo in uno dei due fori esterni che corrispondono al comparto neutro. dove è presente la sigla Volt. Una volta effettuato il test bisogna verificare che l'ago si fermi nella parte della scala graduata in prossimità del selettore. Praticamente la corrente entra nel tester attraverso il puntale rosso e deve uscire per mezzo dello spinotto nero. Nel caso contrario il risultato non è attendibile.

Le principali caratteristiche di un tester analogico

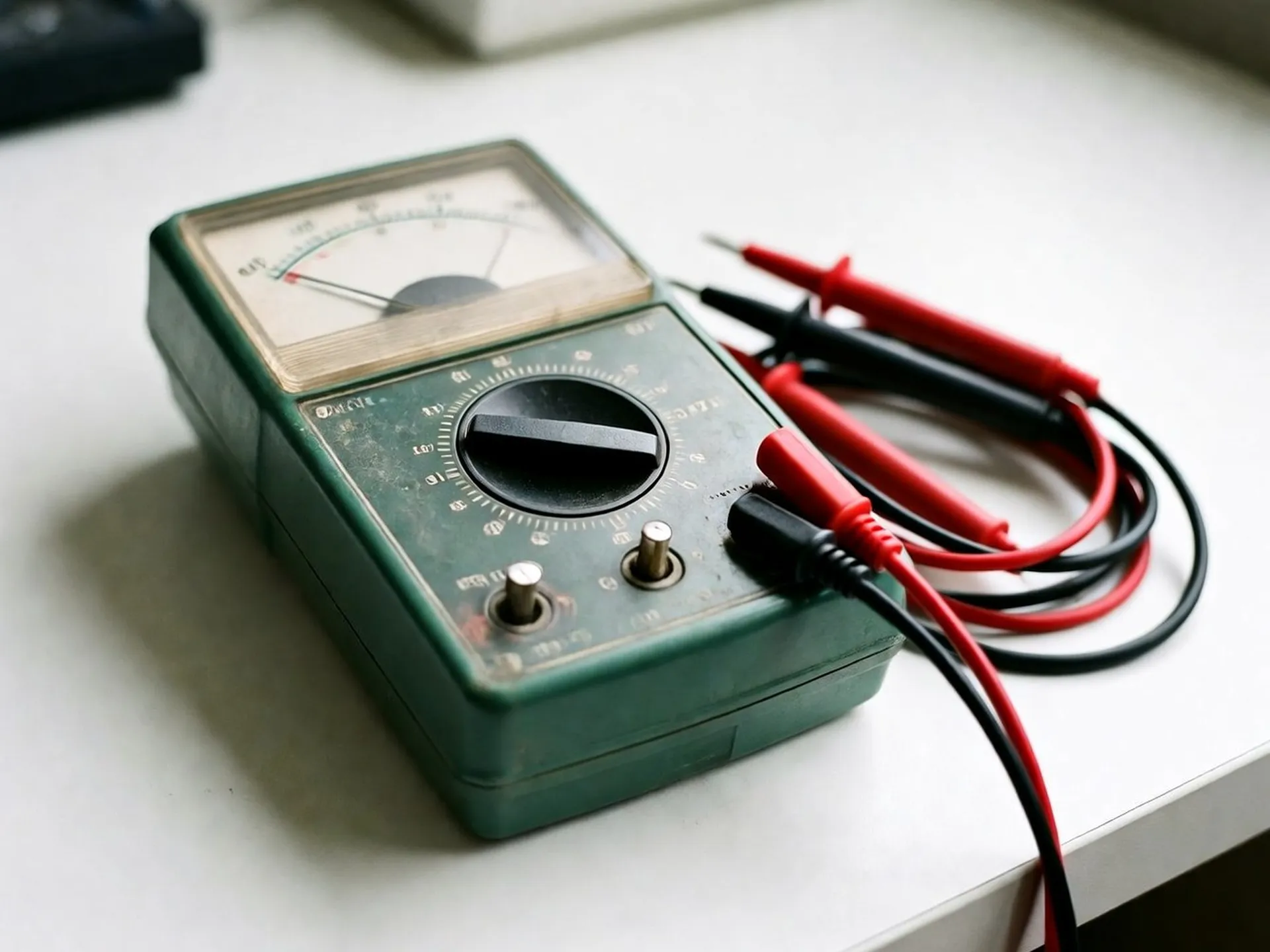

Il tester analogico ha la comune forma di una scatola in plastica con un ampio quadrante che riporta le diverse unità di misure della tensione, della corrente e della resistenza. Rispetto ad un modello digitale che segna direttamente il risultato della rivelazione, il modello analogico si serve dell'oscillazione di un ago e presuppone una certa abilità e una buona esperienza del tecnico che esegue il test.

Prezzi dei tester analogici

L'offerta dei tester analogici è decisamente ampia. Il costo di uno strumento del genere dipende molto dalla marca e dal modello. Le principali caratteristiche che possono influenzarne il prezzo sono il design e le funzioni che è in grado di garantire. Fondamentalmente esistono modelli base che costano poche decine di euro, fino ad arrivare al top di gamma che richiede un esborso monetario di 2-300 euro. Questo genere di articoli è facilmente reperibile nelle ferramenta ed utensilerie, nelle grandi catene di fai date e, ovviamente, anche on line.

Non tutti sanno che

Per effettuare un test fai da te sulla portata della corrente elettrica o per verificare un corto circuito o un'interruzione della stessa bisogna prestare molta attenzione e procedere con assoluta meticolosità in tutte le fasi del processo. Usare male un tester analogico non solo significa ottenere dati sbagliati, ma può peggiorare un guasto derivante da un malfunzionamento o da un cortocircuito o può provocare la formazione di ponti o archi elettrici. Il campo di applicazione del tester spazia in tutti quegli ambiti in cui si rende necessario un controllo di intensità, tensione e resistenza della corrente in un impianto o in un dispositivo elettronico, Con il tester analogico si può misurare la carica di una batteria, la presenza di corrente in una presa, la resistenza di un elettrodomestico o semplicemente il buon funzionamento di un impianto elettrico. Se lo strumento nella versione digitale consente di avere risultati precisi, per contro soffre della prerogativa di poter fornire numeri errati in caso di guasto o malfunzionamento. Il tester analogico, invece, fornisce valori interpretabili, ma reali, in quanto il movimento della lancetta è subordinato agli impulsi elettrici ricevuti.

Domande frequenti

Qual è la differenza principale tra un tester analogico e uno digitale?

La differenza sostanziale risiede nel metodo di visualizzazione dei dati: il tester analogico utilizza un ago oscillante su una scala graduata, mentre il digitale mostra i valori numerici su uno schermo LCD. L'analogico richiede maggiore esperienza da parte dell'operatore per interpretare correttamente la posizione dell'ago, ma offre un vantaggio unico nei circuiti instabili: poiché il movimento della lancetta è fisico e immediato, risponde agli impulsi elettrici in tempo reale. Questo permette di identificare variazioni rapide o intermittenti che potrebbero sfuggire a un display digitale, il quale potrebbe bloccarsi su un valore errato durante un malfunzionamento.
Come si collegano correttamente i puntali per misurare la tensione di una presa domestica?

Per una misurazione sicura e corretta della tensione domestica (220V), devi prima impostare il selettore sul range di tensione alternata superiore a 220V. Inserisci il puntale nero (negativo/comune) nel foro contrassegnato con il segno meno (-) o COM. Il puntale rosso (positivo) va inserito nel foro dedicato alla misura della tensione, solitamente indicato con la sigla V o Volt. Durante la prova, la corrente fluisce dal puntale rosso verso quello nero; se invertiti, l'ago potrebbe schizzare indietro, rendendo la lettura inaffidabile e potenzialmente pericolosa. Assicurati sempre di maneggiare i puntali con cautela per evitare contatti accidentali.
È sicuro usare un tester analogico per verifiche fai-da-te?

L'utilizzo di un tester analogico comporta rischi significativi se non eseguito con competenza. A differenza degli strumenti digitali, l'analogico 'preleva' energia dal circuito tramite il suo galvanometro interno per far muovere l'ago. Un uso improprio, come la selezione di un range di misura troppo basso rispetto alla tensione effettiva, può causare danni allo strumento, peggiorare guasti esistenti o generare archi elettrici pericolosi. Inoltre, la necessità di interrompere il circuito per alcune misurazioni (come l'amperometria) aumenta il rischio di scosse. Si consiglia vivamente questa operazione solo a chi ha dimestichezza con l'elettricità o sotto supervisione esperta.
Quanto costa un tester analogico e quali fattori influenzano il prezzo?

I prezzi dei tester analogici variano notevolmente in base alla qualità costruttiva, al brand e alle funzionalità aggiuntive. Esistono modelli base entry-level, adatti ai principianti o a usi saltuari, che costano poche decine di euro. Al contrario, gli strumenti professionali di alta gamma, realizzati con materiali più resistenti e dotati di maggiore precisione e robustezza, possono raggiungere prezzi tra i 200 e i 300 euro. La disponibilità è ampia: puoi trovarli facilmente presso ferramenta specializzate, centri fai-da-te e negozi online. La scelta dovrebbe dipendere dall'uso previsto e dalla frequenza di impiego.
Cosa indica il movimento dell'ago sul quadrante del tester analogico?

Il quadrante del tester analogico presenta diverse scale graduate per misurare tensione (Volt), corrente (Ampere) e resistenza (Ohm). Quando inserisci il tester nel circuito, il galvanometro interno rileva il passaggio della corrente: una bobina mobile, interagendo con un magnete, fa spostare l'ago. La posizione finale dell'ago ti indica il valore del parametro selezionato. È fondamentale leggere il valore corrispondente alla scala giusta in base alla posizione del selettore. A differenza del digitale, qui non hai un numero fisso, ma devi stimare la posizione dell'ago tra le tacche, richiedendo occhio allenato e attenzione per evitare errori di lettura dovuti al parallasse.
