Deviatore



In questa pagina parleremo di : corrente elettrica

Perchè conoscerlo:


Attraverso il fai da te è possibile prendersi cura di varie cose, sviluppare molte capacità e apprendere nuove tecniche, che possono poi risultare utili nel tempo.

Spesso, quando si possiede una casa, o semplicemente quando si hanno delle specifiche passioni, si sceglie di coltivarle un po' per diletto un po' per necessità, in modo che, quando si presenti un problema o si abbia la necessità di occuparsi di una determinata situazione, non si debba necessariamente ricorrere ai professionisti nel settore, ma si possano affrontare e risolvere tali situazioni con le proprie mani, e senza troppi problemi, ottenendo dei risultati ugualmente soddisfacenti ed efficienti, ma senza la stessa spesa, che invece è molto più modica, a causa della mancanza della manodopera da pagare.

Spesso può risultare necessario avere nelle basi di elettrotecnica, che possono poi tornare utili nella realizzazione di vari sistemi. Si tratta di operazioni e competenze che non tutti hanno, e anche abbastanza complesse, ma che tutti possono arrivare ad avere, con un po' di attenzione e di buona volontà. Bisogna, ovviamente, informarsi sui vari procedimenti da seguire, e, sopratutto in questo campo, apprendere le basi di questa “materia”, tanto utile quanto complessa, per poter eseguire bene un lavoro e capire il funzionamento dei vari dispositivi e sistemi.

Cos'è:

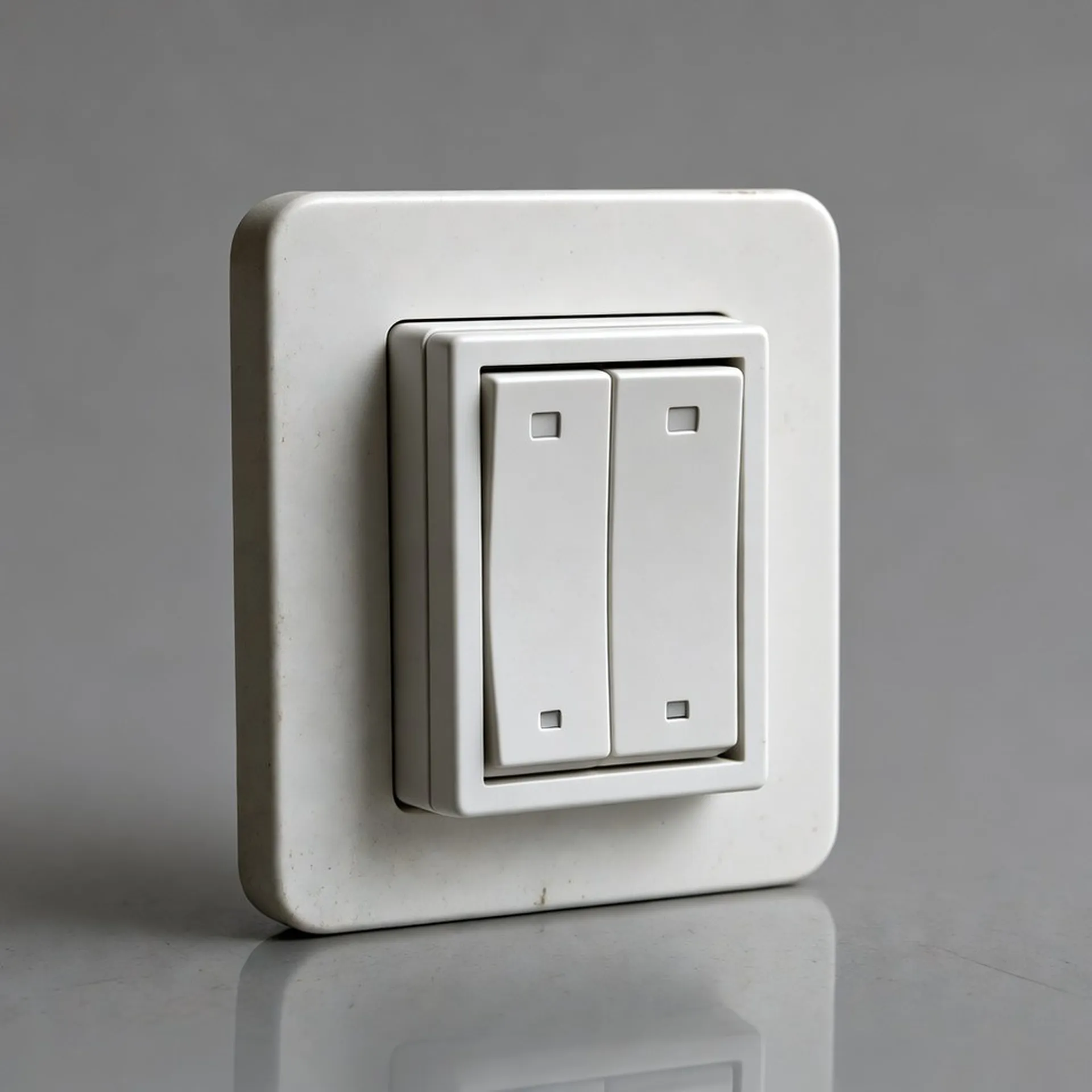

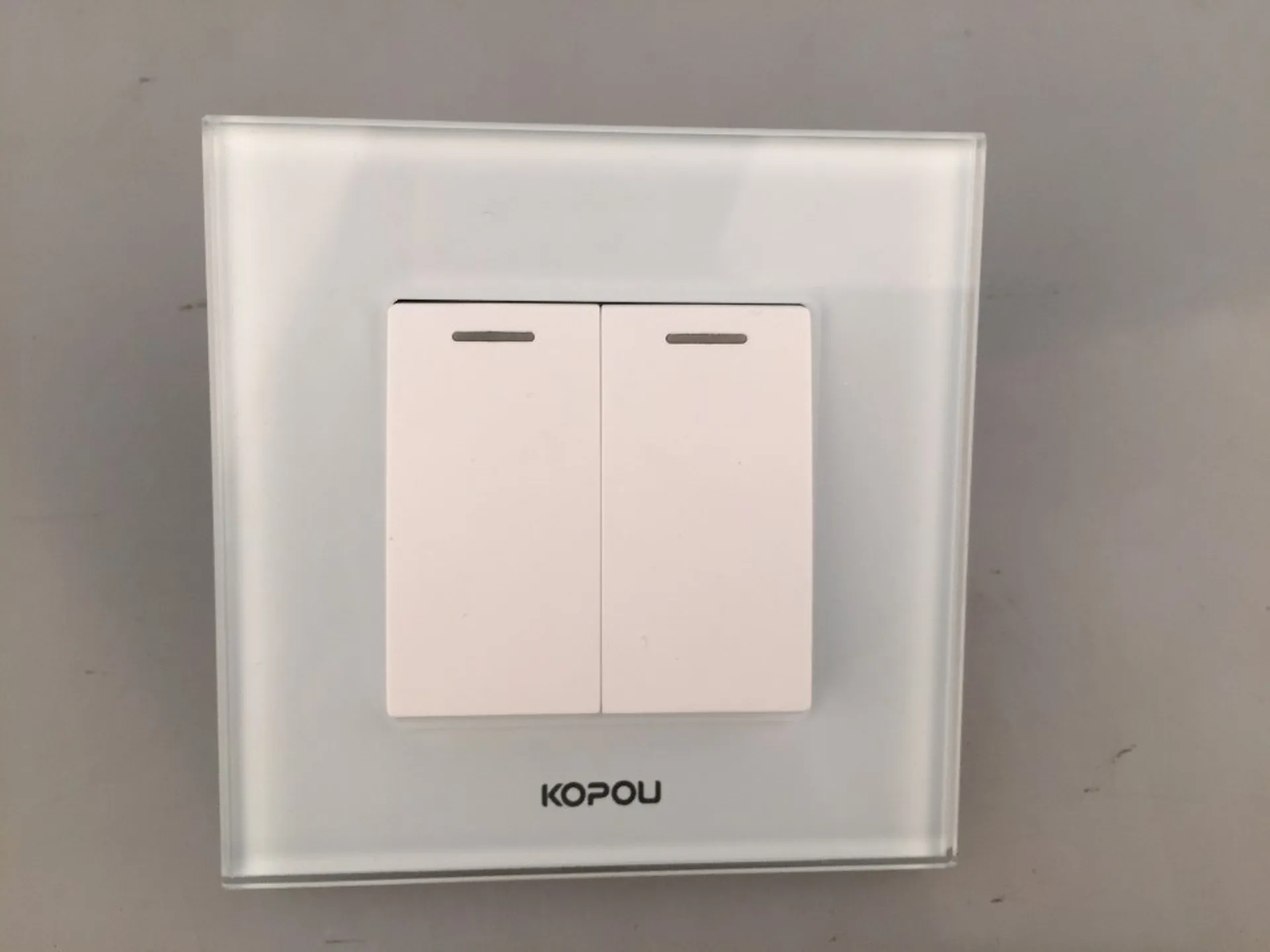

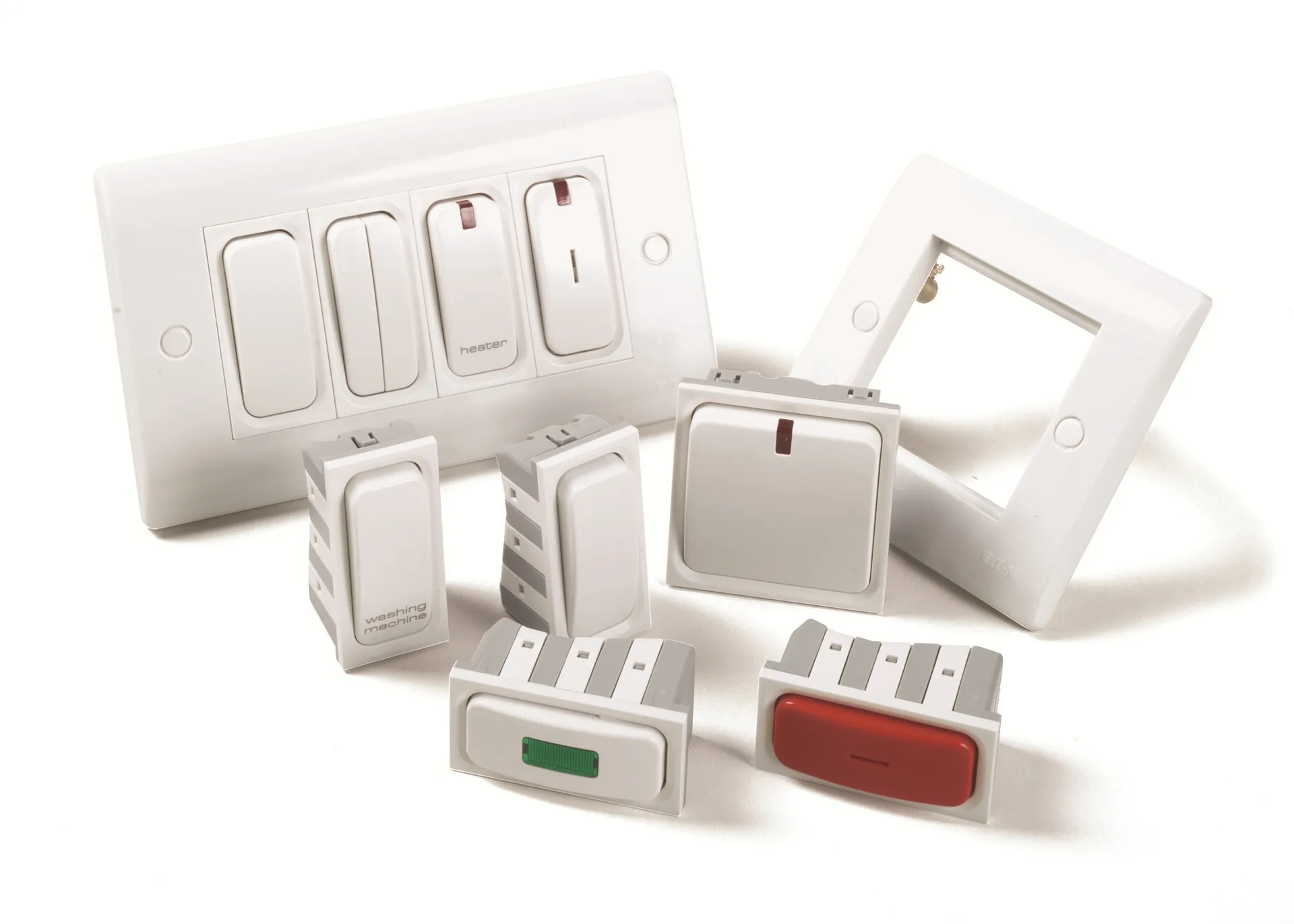

deviatore Il deviatore è una tipologia di interruttore molto particolare, utilizzata in elettrotecnica, per sostituire l' interruttore classico vero e proprio. A differenza di quest' ultimo, che interrompe il flusso di corrente via cavo elettrico, il deviatore permette di deviare tale cavo elettrico su un' altro cavo. Esistono varie tipologie di deviatore, dalla più semplice , definita “ad una via”, che permette di deviare un solo cavo su di un altro cavo, a quelle più complesse, utili per deviare molti cavi contemporaneamente su altri cavi. In pratica, bisogna pensare che il deviatore, che esteticamente ha le stesse caratteristiche di un interruttore classico, è diverso dall' interruttore. Con quest ultimo, infatti, bisogna che una semplice lampadina che è stata accesa in un punto venga spenta nello stesso punto in cui è stata accesa, mentre con il deviatore questo non succede: se infatti si vuole spegnere una luce da un punto diverso da quello in cui essa è stata accesa, è possibile farlo. E' proprio questo il caso del punto luce, che si accende in un punto e si spegne in un' altro punto.

Caratteristiche:


Un deviatore deve possedere pressappoco le stesse caratteristiche di un interruttore. Le caratteristiche elettriche dei deviatori si riassumono, infatti, in: tensione nominale, ovvero la tensione massima che è possibile installare fra contatti in posizione aperta; corrente massima nominale, che è l' intensità massima di corrente elettrica che, dopo il riscaldamento avvenuto per effetto Joule, può attraversare il deviatore senza produrre dei danni; corrente minima commutabile: si tratta della definizione , a seconda del materiale che viene utilizzato per la realizzazione del prodotto, della minima corrente e della potenza commutabile, in modo affidabile, potere di interruzione, ovvero la corrente massima che il dispositivo può interrompere improvvisamente e che, se in quantità superiore, il prodotto non riuscirà a fermare; Resistenza di contatto, ovvero la massima resistenza fra contatti chiusi, resistenza di isolamento, ovvero la massima resistenza fra contatti aperti; rigidità dielettrica, ovvero la tensione massima che è possibile instaurare fra contatti aperti senza che questi producano delel scariche elettriche; tempertatura di lavoro, ovvero la tempertatura minima e massima in cui il prodotto può operare senza portare dei danni.

Deviatore : Come collegare un deviatore:


Come è già stato accennato, unod ei compiti per uci il deviatore utilizzato è quello di permettere di spegnere e accendere una lampadina da due punti diversi, senza dover sempre ritornare al punto di partenza. Si tratta di dispositivi molto utilizzati e apprezzati, che è sempre bene saper installare e saper collegare, senza dover rivolgersi a dei professionisti nel settore, cosa che comporterebbe un' ulteriore spesa.

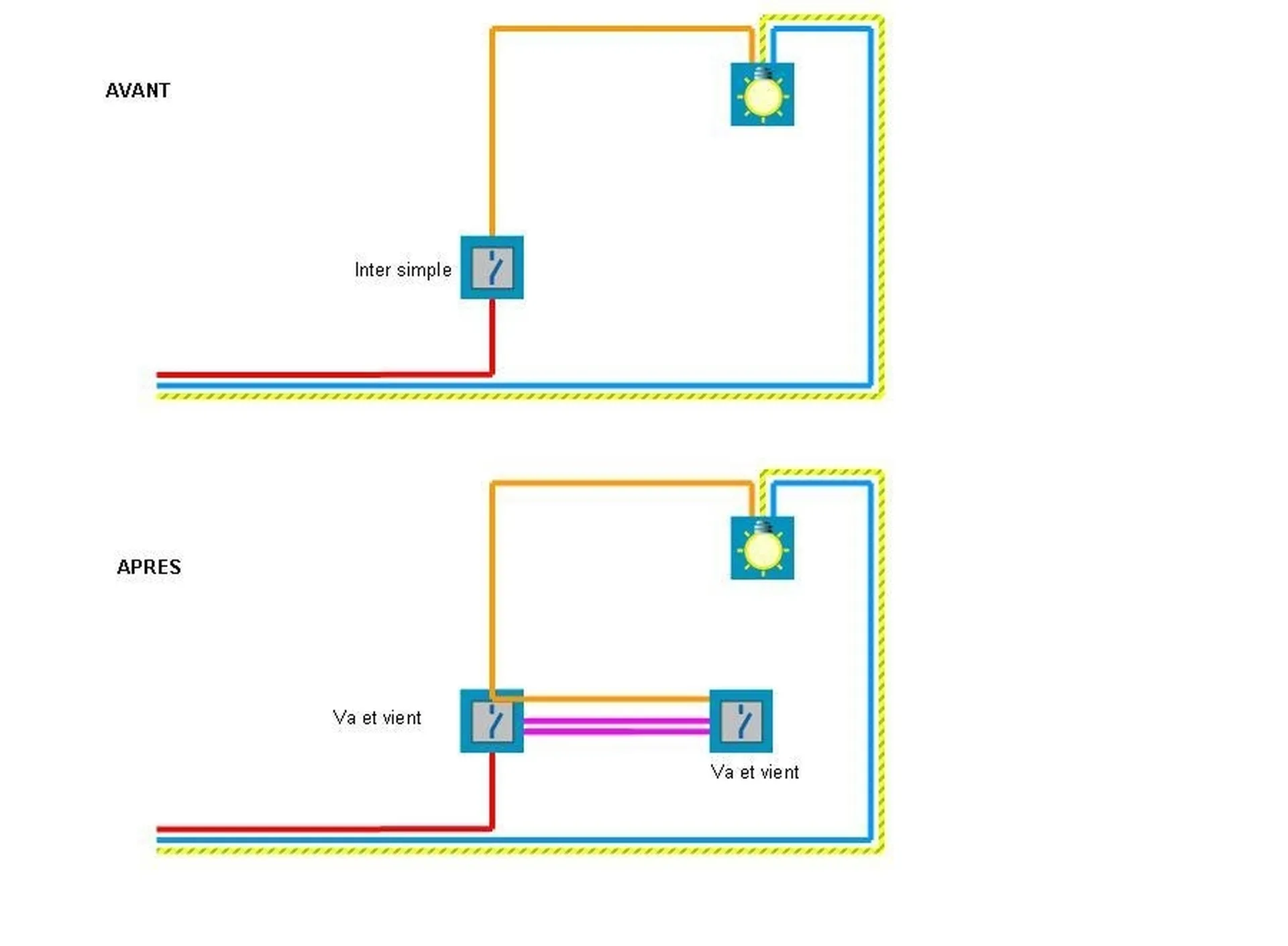

Il deviatore, come è già stato detto, va utilizzato insieme ad un' altro deviatore, quindi due deviatori vanno installati in coppia, in modo da poter accendere e spegnere una lampadina da due postazioni differenti, ovvero rispettivamente quella in cui viene collocata il primo e quella in cui viene collegata il secondo deviatore. Ecco come procedere:

1. Il deviatore ha sul retro tre entrate.

2. Nel morsetto è necessario far entrare la fase di colore nero con la lettera L.

3. Nel morsetto accanto va utilizzato un filo di colore intermedio.

4. Tale filo va fatto partire dal secondo morsetto del primo deviatore, quindi, e va collegato al secondo morsetto dell' altro deviatore.

5. Stessa cosa vale per il filo dell' ultimo morsetto, che va collegato con l' ultimo morsetto del numero uno.

6. Dal morsetto parte invece un nuovo filo (bianco) che va collegato ad un' estremità della lampadina, mentre all' altra estremità va collegato il filo neutro (blu).

7. Chiudere il circuito a livello del generatore di corrente.
